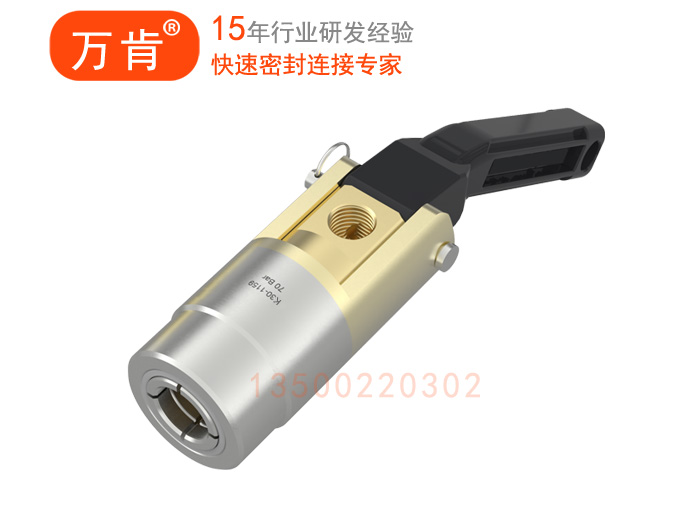

K30系列高压管外径密封连接器
K30系列连接器是一款高压应用连接器，是密封各类铜管、钢管和铝管外径连接方案，应用于制冷、新能源行业，如热交换器、压力容器、仪器、仪表、电机控制器冷却板等
在线咨询 →
高压外卡连接方案
* 通过更有效的测试，降低整体的制造成本
* 消除因失败测试导致的浪费
* 改善整个测试工序的稳定
* 金属锁紧结构，提高耐压上限
K30系列快速连接器的特性
1， 压力辅助设计
随着测试压力的增加，密封的力量也随之增强

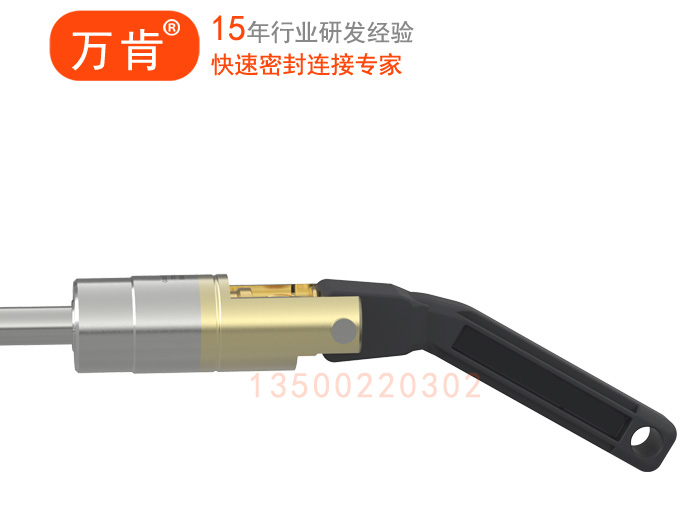

2， 手柄驱动

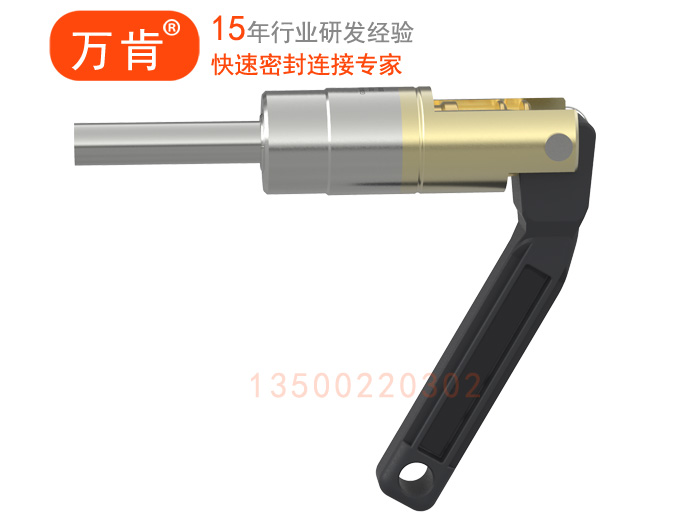

将测试管插入连接器前端密封孔内，90度折动把手，即可实现密封连接
3， 高硬度锁紧爪牙
爪牙表面布有横纹，增大受力面积，提供更高的抓紧力，高硬度爪牙可抓紧不锈钢和低碳钢

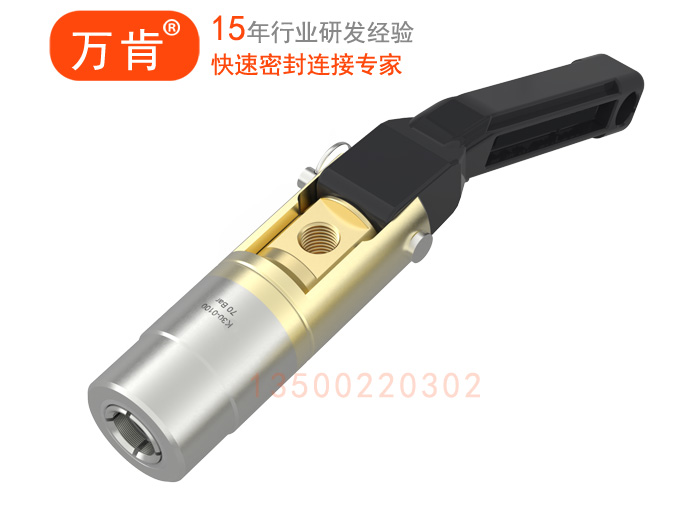

4， 管锥螺纹测试孔
侧面标准ZG1/8或ZG1/4螺纹孔，更适配国内应用场景

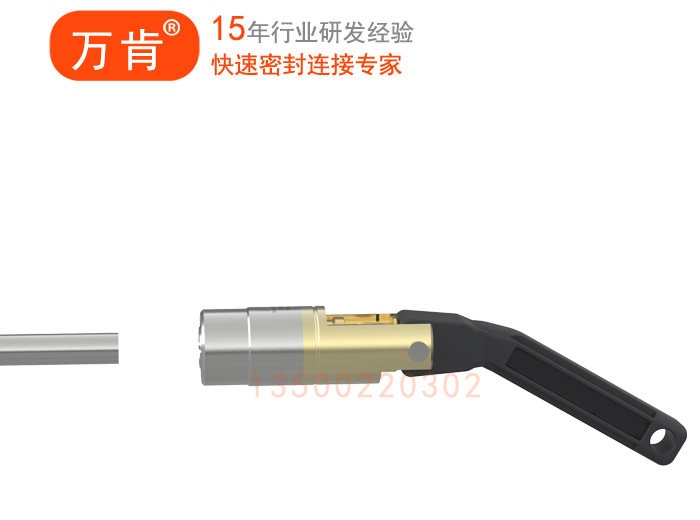

5， 断开连接
待测试气压完全归零后，将把手折回原位，密封效果消失，实现断开
主要参数
|
最大操作压力
|
从真空到70Bar
|
|
密封范围
|
6mm-20mm
|
|
最小插入深度
|
25mm
|
|
流量接口
|
ZG1/8或ZG1/4
|
|
主体材料
|
铝合金，不锈钢，尼龙
|
|
主密封圈材质
|
氟橡胶
|
|
内部密封圈材质
|
丁腈橡胶
|
|
操作温度
|
-20℃-120℃
|
