一、滑套式快速密封接头的结构组成

如图所示：滑套式快速密封接头包括：1、连接套；2、密封圈；3、内滑套；4、弹簧；5、密封滑套；6、密封圈；7、固定环；8、密封带；9、外滑套；10、限位卡坏；11、锁紧钢球；12、弹簧；13、介质充入口。

这种接头关键适用顶端含有凸模构造的非标管材，其构造技术性特性取决于：接头设有双层滑套，在内滑套3上分布均匀2排钢球(共12个)，用以堵漏后卡紧检测零件用，而外滑套9根据人力来完成接头的卡紧和开启，外滑套9上设有锁紧凸模，以避免 钢球掉下来及接头的密封可靠性。

二、滑套式快速密封接头的密封原理

密封滑套5上含有密封带8，密封带8选用聚氨酯材料密封材料制做而成，密封滑套5借助扭簧4的机械弹簧力而做到对密封件的密封工作压力，(注：扭簧4的挑选应依据具体测试压力，而挑选超过测试压力的扭簧力)密封滑套5上也有设有密封圈6，避免检测物质泄漏；连接套1上设有锥外螺纹，用以联接物质充进的接头，并在相接处设有密封圈2，使全部接头內部做到优良的密封实际效果；接头顶端设有限位开关卡坏l0，以避免外滑套9的掉下来。

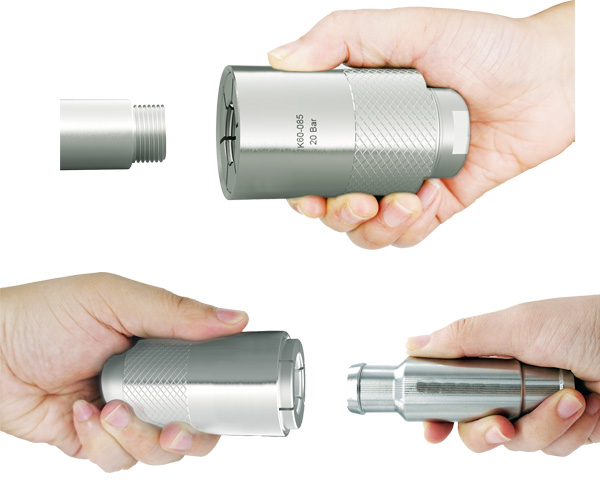

滑套式快速密封接头组成部分总共13个，组成虽然较为复杂，但操作简单。只需要简单的插板操作就可以快速密封连接。此类接头类似于万肯K60螺纹快速接头和K70凸缘管快速接头，但是设计结构上大有不同。广大用户可以参照K60和K70，予以对比，根据实际情况选择更合适的快速密封接头。
